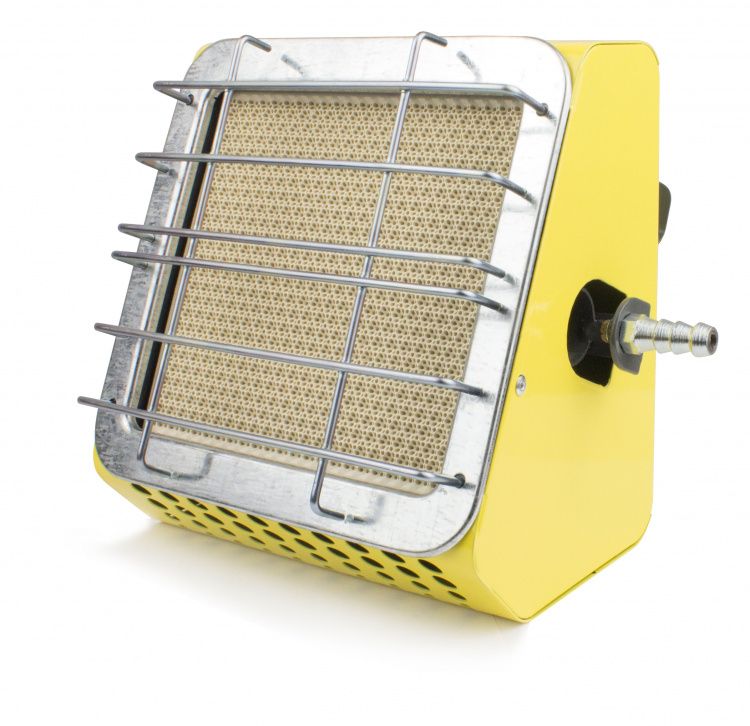

Обогреватель газовый инфракрасный Aeroheat IG 2000 категории I3Р, соответствует ТУ3696-013-57273769-2011, ГОСТ 25696-83, ГОСТ 32441-2013 и ТР ТС 016/2011, и предназначен для обогрева на открытых площадках промышленных и с/х предприятий (террас, теплиц и т.п.), а также бытовых, не жилых и общественных помещений с временным пребыванием людей. Обогреватель работает на сжиженном газе по ГОСТ 20448-90 и ГОСТ Р 52087-2003 типа «Пропан».
Обогреватель отвечает всем требованиям, обеспечивающим безопасность потребителя.
Принципом работы обогревателя является выделение инфракрасного излучения при сгорании газообразной смеси на поверхности керамической плитки. Газ через сопло попадает в газосмесительную трубку, где смешивается с потоком инжектируемого им воздуха. Перемешанная газовоздушная смесь поступает в расположенную в корпусе распределительную камеру и при помощи рассекателя распределяется равномерно по всему ее объему. Выходя из отверстия плиток, газовоздушная смесь сгорает у наружной поверхности плитки, разогревая ее до температуры более 800ºС. В этом режиме происходит сочетание эффекта конвекции с мягким инфракрасным излучением.
Инфракрасное излучение нагревает непосредственно предметы, находящиеся в зоне действия обогревателя. Происходит локальный (точечный) обогрев, что значительно уменьшает энергозатраты.
Важно:
Инфракрасное излучение является наиболее комфортным и экономичным из всех возможных источников тепла.
Порядок работы:
• Изучить настоящее руководство по эксплуатации.
• Ввернуть сопло с патрубком в кронштейн обогревателя.
• При подготовке обогревателя к работе необходимо убедиться, что доступ газа к обогревателю отсутствует.
Перед подключением обогревателя к баллону газопроводящие детали необходимо продуть воздухом. При присоединении обогревателя к газовому баллону (можно применять газовый баллон емкостью 5 л, 12 л, 27 л, 50 л) необходимо на баллон газовый установить редуктор бытовой типа РДСГ-1-1,2 с выходным давлением 3000 Па.
Внимание! На гайке редуктора левая резьба!
Соединение шланга со штуцерами на баллоне, обогревателе (и кране, при его наличие) производить армированным кислородным или спец. газовым шлангом с маркировкой «ГАЗ» с внутренним диаметром 10 мм.
• Обогреватель должен устанавливаться на несгораемой поверхности, не более 2,2 м от пола, и на расстоянии не менее 1 м от конструкций из горючих и трудногорючих материалов. Открытая электропроводка должна находиться на расстоянии не менее 1 м от обогревателя.
• При эксплуатации обогревателя необходимо исключить нагрев от него вещей, оборудования, материалов и т.п., который мог бы увеличить их рабочую температуру выше допустимой. Рекомендуемое расстояние от излучателя до легковоспламеняемых материалов не менее 2 м.
• Излучатель обогревателя необходимо оберегать от влаги, ударов и повреждений.

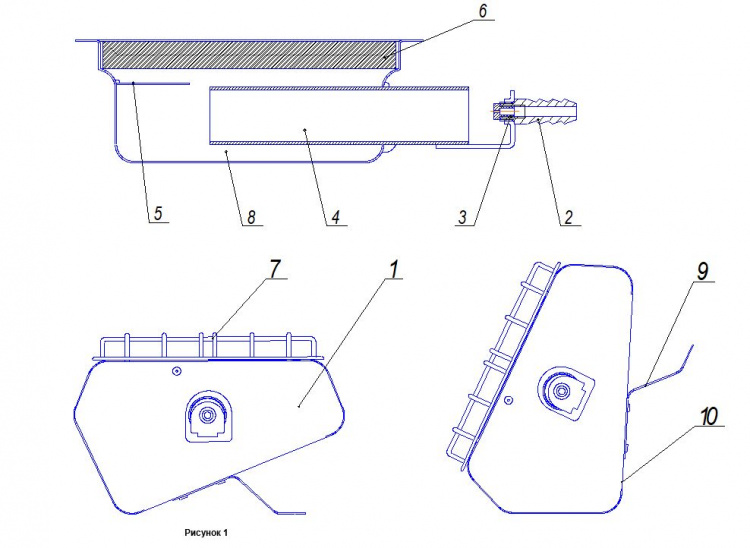

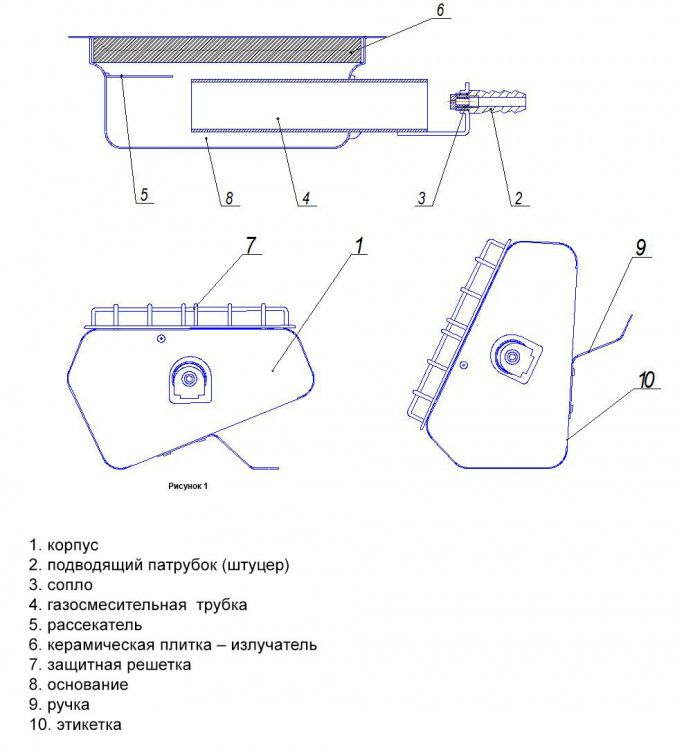

Устройство обогревателя:
Обогреватель имеет два рабочих положения – наклонное, излучающей поверхностью под углом наклона к горизонту 5º, и наклонное – излучающая поверхность под углом наклона к горизонту не более 65º
1. корпус;
2. подводящий патрубок (штуцер);
3. сопло;
4. газосмесительная трубка;
5. рассекатель;
6. керамическая плитка – излучатель;
7. защитная решетка;
8. основание;
9. ручка;
10. этикетка.
Устройство обогревателя в соответствии с рисунком 1.
Требование безопасности:
Общие требования безопасности к обогревателю по «Правилам безопасности систем газораспределения и газопотребления», утвержденным Госгортехнадзором России. При использовании обогревателя должны быть выполнены требования СНиП 42-01-2002 «Газораспределительные системы», СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем», Стандарта АВОК 4.1.5-2006 «Системы отопления и обогрева с газовыми инфракрасными излучателями», ГН 2.2.5.1313-03 «Предельно допустимая концентрация вредных веществ в воздухе рабочей зоны»
Внимание!
Запрещается поджигать обогреватель в месте выхода газа из сопла (т.к. в этом случае газовая смесь будет гореть внутри обогревателя, а не на поверхности излучателя).
• Не допускается установка обогревателя в помещениях категории А, Б и В1 (взрывоопасные и пожароопасные), в зданиях категорий ниже III степени огнестойкости класса СО, а также в цокольных и подвальных помещениях.
Внимание!
Не допускается установка обогревателя в помещениях без постоянного надзора.
• При применении обогревателя вне помещения он должен быть защищен от ветра и попадания атмосферных осадков.
Внимание!
Пламя обогревателя гаснет при скорости ветра свыше 1 м/с;
Не устанавливать на сквозняке!
• Эксплуатация обогревателя может осуществляться как снаружи, так и внутри зданий. Баллоны с газом при этом разрешается применять в квартирах жилого здания (не более одного в квартире), имеющего не более двух этажей.
Установку баллонов снаружи следует предусматривать на расстоянии не менее 0,5 м от оконных проемов и 1,0 м от дверных проемов первого этажа, не менее 3,0м от дверных и оконных проемов цокольных и подвальных этажей, а также канализационных колодцев. При установке баллонов снаружи следует предусмотреть установку дополнительного газового запорного крана, оснащенного с обоих концов штуцерами. Штуцера вворачивать в кран, применяя ленту ФУМ для исключения негерметичности резьбового соединения. Кран должен располагаться не далее 2-х метров от обогревателя.
Баллон следует размещать на расстоянии не менее 0,5 м от газовой плиты и 1 м от отопительных приборов. При установки вне помещения его следует защищать от повреждений транспортом и нагрева выше 45ºС. Необходимо исключить нагрев баллона от самого обогревателя.
• Помещение, где работает обогреватель должно быть оснащено огнетушителем;
Обогреватель следует содержать в чистоте, не допуская загрязнения излучающей поверхности
Внимание!
Помещение, в котором устанавливается обогреватель, должно иметь естественную вентиляцию, так как обогреватель сжигает кислород воздуха. Воздухообмен в помещении должен обеспечивать гарантированное удаление из помещения всего объема продуктов сгорания от обогревателя (рекомендуется воздухообмен не менее 3-х кратного объема помещения в час).
Запрещается:
• Подключение обогревателя без стандартного редуктора типа РДСГ-1-1,2 с выходным давлением 3000 Па.
• Эксплуатация обогревателя с неисправным редуктором
• Работа обогревателя с поврежденным керамическим излучателем
• Разжигать обогреватель при обнаружении запаха газа
• Эксплуатация обогревателя излучающей поверхностью вниз, максимальный угол наклона относительно горизонтальной оси не должен превышать 65º
• Подвергать обогреватель ударам во избежание повреждения керамической плитки
Комплектация:
Обогреватель газовый инфракрасный Aeroheat IG - 1 шт;
Штуцер в сборе с соплом - 1 шт;
Руководство по эксплуатации - 1 шт;
Коробка упаковочная - 1 шт.
